Ilmanlähdelaite ja pneumaattiset apukomponentit ovat kaksi välttämätöntä ja tärkeää osaapneumaattinen järjestelmä. Ilmanlähdelaite tuottaa järjestelmään riittävästi puhdasta, kuivaa paineilmaa tietyllä paineella ja virtausnopeudella. Pneumaattiset apukomponentit ovat välttämättömiä komponenttien kytkennässä, järjestelmän luotettavuuden, käyttöiän ja työympäristön parantamisessa jne.
1. Kaasulähdelaite
Ilmanlähdelaite on osa, joka muuntaa voimanlähteen tuottaman mekaanisen energian ilman paineenergiaksi tuottaakseen tehoa pneumaattiselle voimansiirtojärjestelmälle. Tämän osan suorituskyky vaikuttaa suoraan siihen, pystyykö pneumaattinen voimansiirtojärjestelmä toimimaan normaalisti. Yleinen ilmalähdelaite koostuu yleensä seuraavista osista: ilmakompressorista, ilman varastointi- ja puhdistuslaitteista ja -laitteista sekä paineilman siirtoputkijärjestelmästä. Ilmanlähdelaitteen päävarustus on ilmakompressori. Normaalioloissa ilmakompressori ja jotkin pneumaattiset apukomponentit muodostavat ilmapumpun, joka tuottaa tehoilmalähteen.
Ilmakompressori on laite, joka tuottaa ja siirtää paineilmaa. Se muuntaa mekaanisen energian kaasun paineenergiaksi ja sitä käyttää yleensä sähkömoottori. Niiden eri toimintaperiaatteiden mukaan ne voidaan luokitella kahteen tyyppiin: positiivinen siirtymätyyppi ja dynaaminen tyyppi. Yleensä käytetään iskutilavuusilmakompressoreita. Syrjäytysilmakompressori päättää ilmanotto- ja puristusprosessin muuttamalla säännöllisesti sylinterin tilavuutta sen komponenttien liikkeen kautta.
Ilmakompressorien valinta: Ilmakompressorien valinnan tulee perustua kahteen parametriin, nimittäin pneumaattisen voimansiirtojärjestelmän vaatimaan käyttöpaineeseen ja virtausnopeuteen. Yleisen pneumaattisen järjestelmän vaatima työpaine on 0,5 - 0,8 MPa. Siksi valitaan matalapaineinen-ilmakompressori, jonka nimellispakopaine on 0,7–1 MPa.
Ilmakompressorin tai ilma-aseman syöttötilavuus (vapaa virtaus)qz voidaan arvioida seuraavalla kaavalla:
Kaavassa qimax on th järjestelmän sisällä; Käsittelylaitteiston vapaan ilman enimmäiskulutus (m ³ /s); n on järjestelmässä käytettyjen pneumaattisten laitteiden kokonaismäärä; φ on käyttökerroin; K on vuotohäviökerroin; K on varantokerroin.
Vaikka paineilmakompressorin tuottama paineilma voi täyttää tietyt paine- ja virtausvaatimukset, pneumaattiset laitteet eivät voi käyttää sitä suoraan. Paineilman epäpuhtaudet ja kosteus on poistettava ennen kuin sitä voidaan käyttää pneumaattisissa laitteissa.
2. Pneumaattiset apukomponentit
Apukomponentit, mukaan lukien suodattimet, öljysumuttimet, äänenvaimentimet, putket ja putkiliittimet sekä muut apukomponentit, ovat välttämättömiä osia pneumaattisen voimansiirtojärjestelmän normaalin toiminnan varmistamiseksi.
Suodattimia käytetään poistamaan paineilmasta epäpuhtaudet, kuten öljy, kosteus ja pöly. Öljysumuvoitelulaite on erityinen öljynruiskutuslaite. Se voi sumuttaa voiteluöljyä ja päästää sen voitelua tarvitseviin komponentteihin ilmavirran mukana. Siellä ilmavirta osuu seinään, jolloin voiteluöljy tarttuu osiin ja saavuttaa voitelun tarkoituksen. Pneumaattisissa järjestelmissä vedenerotinta ja ilmansuodatinta, paineenalennusventtiiliä ja öljysumuvoitelulaitetta käytetään usein yhdistelmänä, jota kutsutaan pneumaattiseksi kolmiosaiseksi sarjaksi. Asennusjärjestys on esitetty kuvassa.

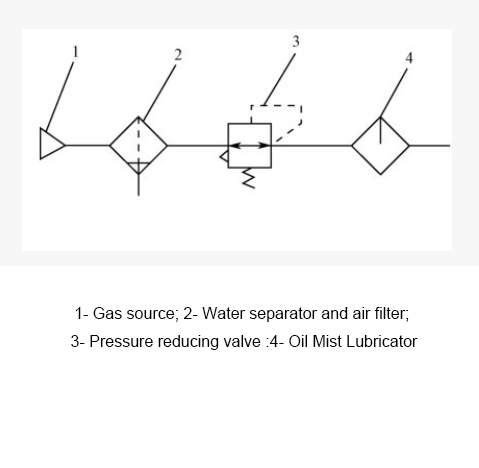

Kuva Pneumaattisten kolmiosaisten{0}}sarjojen asennusjärjestyskaavio
Äänenvaimennin on laite, joka vähentää kaasun nopeutta ja tehoa vaimentamalla tai suurentamalla pakokaasualuetta ja pyrkii vähentämään melua. Yleisesti käytettyjä äänenvaimentimia ovat absorptiotyyppi, laajenemishäiriötyyppi ja laajenemishäiriön absorptiotyyppi.
Ilmanlähteen käsittelykomponentti on pneumaattisen ohjausjärjestelmän peruskomponentti. Sen tehtävänä on poistaa paineilman sisältämät epäpuhtaudet ja lauhdevedet sekä säätää ja ylläpitää jatkuvaa työpainetta. Suodattimessa olevan lauhdeveden tasoa on tarkastettava säännöllisesti käytön aikana. Ennen kuin se ylittää enimmäisrajan, se on tyhjennettävä, jotta se ei pääse uudelleen-imeytymään.
Yllä on ilmalähdelaitteiden ja pneumaattisten apukomponenttien sisältö. Saat lisätietoja aiheesta osoitteestahttps://www.joosungauto.com/.
