Korkea jäykkyys kevyt suunnittelutilaa säästävä liukupöytä

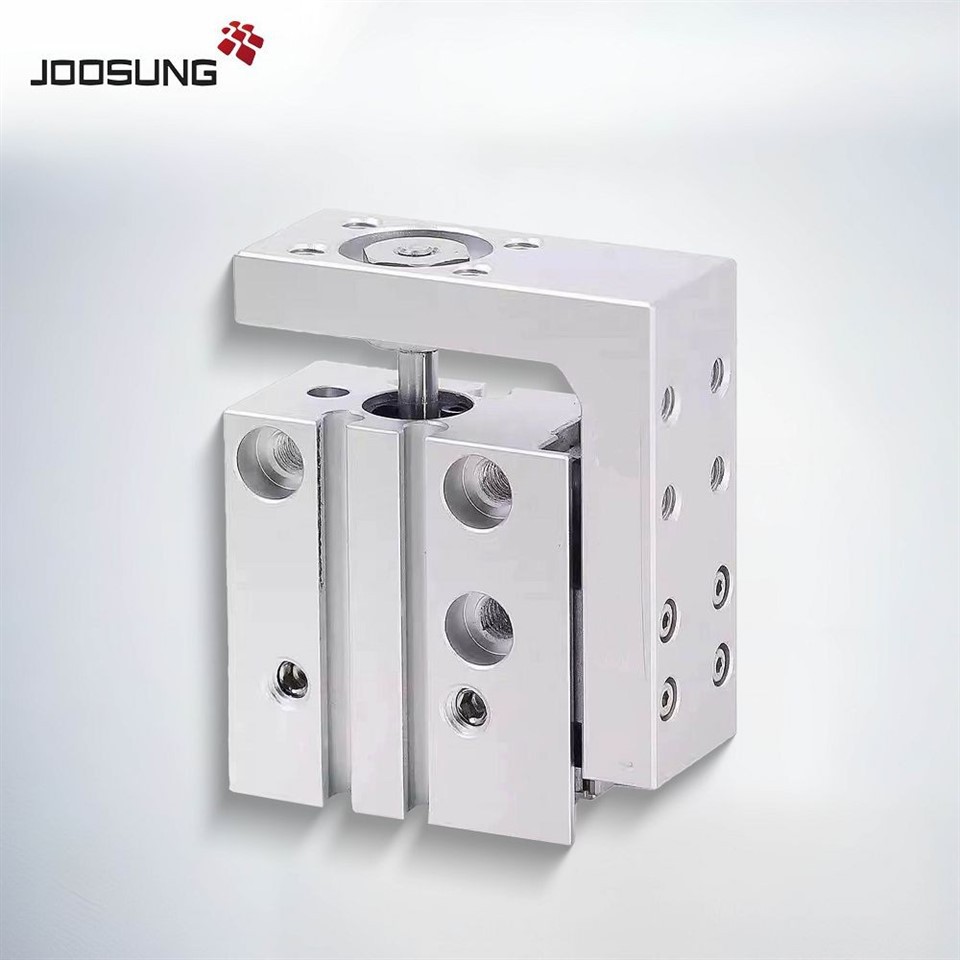

SeMXH -sarjan kompakti liukusylinterion rakennettutarkkaan lineaarinen liikerajoitetuissa tiloissa. Siinä on aUusi korkea jäykkyys lineaarinen opasja uudelleensuunniteltu kevyt rakenne, joka tuottaa parannettua suorituskykyä vaativille sovelluksille. Joustavien putkistovaihtoehtojen ja parannetun momentin kapasiteetin avulla MXH-sarja on ihanteellinen kompakteille automaatiojärjestelmille ja moniakselille liikkeen asetuksille.
|
Kuinka tilata MXH -sarjan pneumaattinen sylinteri |
|||
|
Mxh |
10 |
60 |
Z |
|
Porauskoko |
Sylinterin isku |
||
|
MXH: Kompakti dia |
6 |
5 10 |
|
|
10 |
15 20 |
||
|
16 |
25 30 |
||
|
20 |
40 50 60 |
||
Etsitkö aerittäin kompakti, tarkkuus liukusylinteriAutomaatioprojektillesi?
SeMXH -sarjan matalan profiilin liukupöytä sylinteritarjouksetkorkea jäykkyys, kaksoiskiskon vakausjatilaa säästävä muotoiluvaativimmille sovelluksillesi.
Ota yhteyttä tänäänsaadaMXH -tietolehti, 3D CAD -mallit ja räätälöityjä lainauksiaAutomaatiotarpeisiisi!
|
Tekniset tiedot |
||||
|
Poran koko (mm) |
6 |
10 |
16 |
20 |
|
Sujuva |
Ilma |
|||
|
Toiminta |
Kaksoisnäyttely |
|||
|
Putkistoportin koko |
M5x 0.8 |
|||
|
Vähimmäiskäyttöpaine |
0,15 MPa |
0,06 MPa |
0,05 MPa |
|
|
Suurin käyttöpaine |
0,7 MPa |
|||
|
Todistepaine |
1,05 MPa |
|||
|
Ympäristön ja nesteen lämpötila |
Ilman automaattista kytkintä: -10 -70 astetta |
|||
|
Männänopeus |
50 - 500 mm/s |
|||
|
Sallittu kineettinen energia (J) |
0.0125 |
0.025 |
0.05 |
0.1 |
|
Voitelu |
Ei- |
|||
|
Tyyny |
Kumipuskuri molemmissa päissä |
|||
|
Aivohalvauksen toleranssi |
+1.0 |
|||
|
Automaattinen kytkin |
Solid State Auto Switch D-M9, M9W |
|||
|
Sarjamalli |
Käytettävissä olevat mallit |
|
MXH6 Sarja |
MXH6-5, MXH6-10, MXH6-15, MXH6-20, MXH6-25, MXH6-30, MXH6-40, MXH6-50, MXH6-60 |
|
MXH10 Sarja |
MXH10-5, MXH10-10, MXH10-15, MXH10-20, MXH10-25, MXH10-30, MXH10-40, MXH10-50, MXH10-60 |
|
MXH16 Sarja |
MXH16-5, MXH16-10, MXH16-15, MXH16-20, MXH16-25, MXH16-30, MXH16-40, MXH16-50, MXH16-60 |
|
MXH20 Sarja |
MXH20-5, MXH20-10, MXH20-15, MXH20-20, MXH20-25, MXH20-30, MXH20-40, MXH20-50, MXH20-60 |
