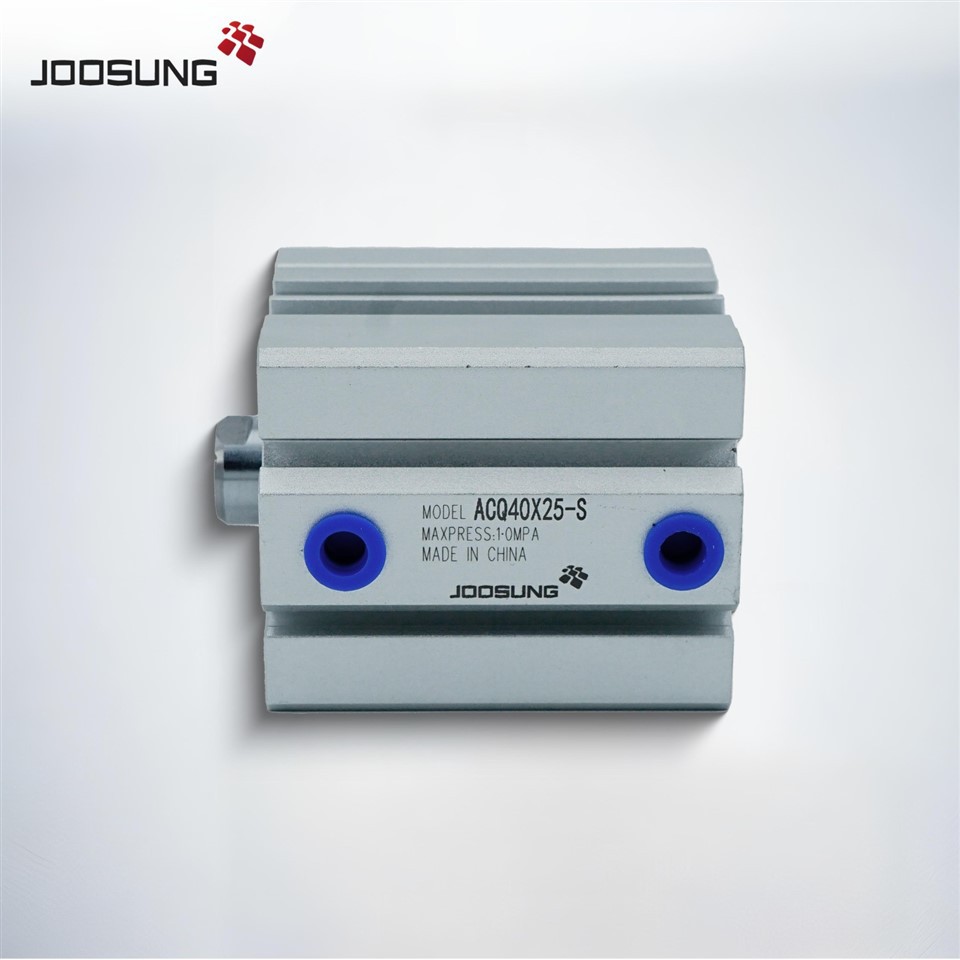

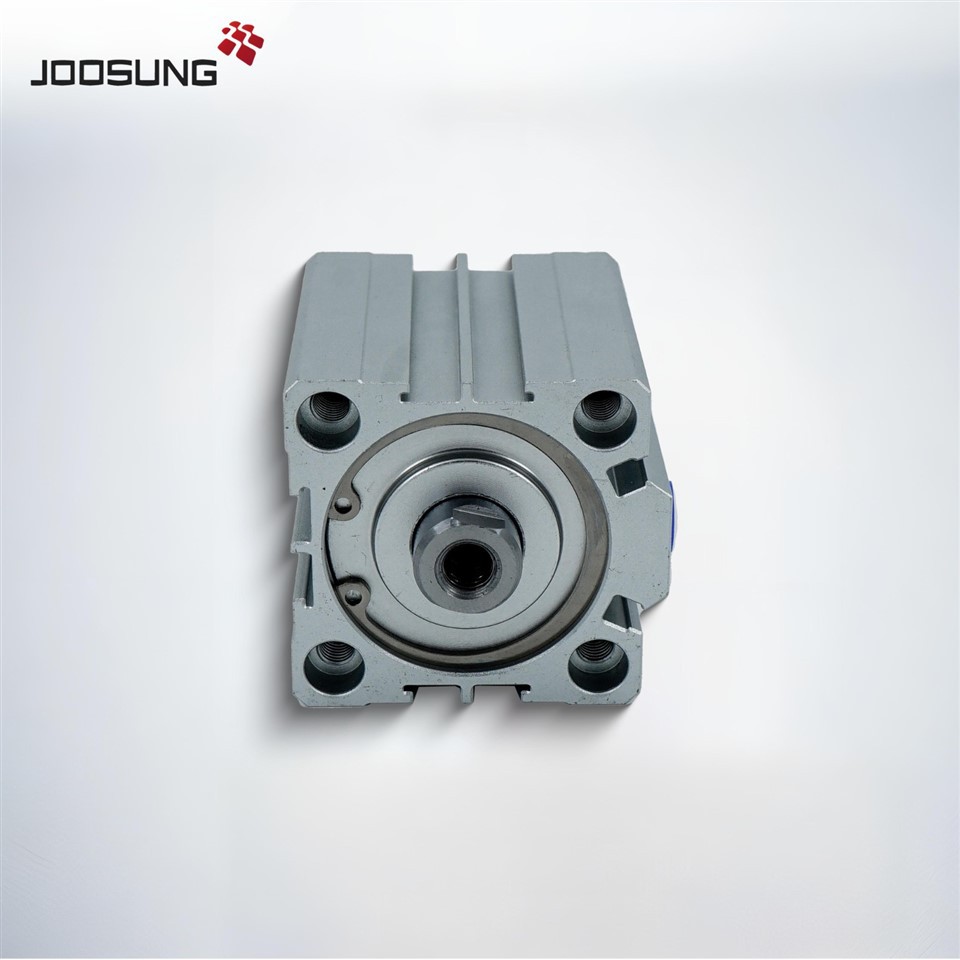

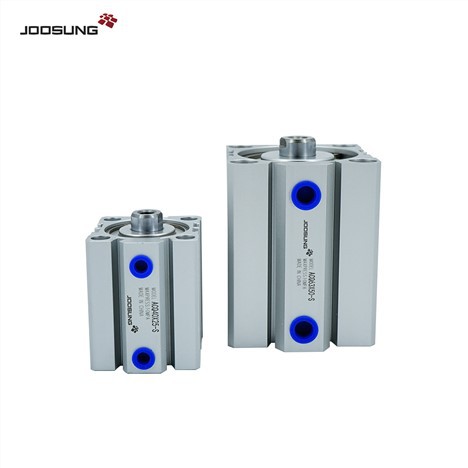

SeACQ -sarjan kompakti pneumaattinen sylinteriton suunniteltu automaatiojärjestelmille, jotka vaativatAvaruustehokkuus vaarantamatta voimaa. Heidänohut profiili ja vankka alumiinirunko, Nämä kaksitoimiset ilmasylinterit ovat ihanteellisia korkean tiheyden asennuksiin, kuten jig-automaatioon, kiinnitysyksiköihin ja nouto- ja paikkamekanismeihin.
Mukanatarkkuusvaikutteiset päätykannat, Sulautetut magneetit anturin asennusta vartenjakaksoisilmaportitJoustavalle putkistolle ACQ -sylinterit yhdistävät kompaktiuden erinomaisella luotettavuudella ja helppolla kunnossapidolla. ACQ -sarja on saatavana monenlaisina porauskokoissa ja aivohalvauksen pituudessa, ja se tarjoaa sileän, tasaisen lineaarisen liikkeen jopa korkean syklin operaatioissa.
|
ACQ 20 x 30 SB |
|||||
|
ACQD 20 x 30 sb |
|||||
|
ACQJ 20 x 30-30 SB |
|||||
|
① ② ③ ④ ⑤ ⑥ |
|||||
|
Malli |
②broor -koko |
③sarja |
Sopeutettava |
⑤Magneetti |
⑥Rod -tyyppi |
|
ACQ: Kompakti sylinteri |
12 16 20 25 32 40 50 63 80 100 |
Viitata jhk |
Ei tätä koodia |
Tyhjä: ilman magneettia |
Tyhjä: naispuolinen lanka |
|
ASQ: Kompakti sylinteri |
12 16 20 25 |
||||
|
ATQ: Kompakti sylinteri |
|||||
|
ACQD: Kompakti sylinteri |
12 16 20 25 |
10 20 30 4050 75 100 |
|||
|
ACQJ: Kompakti sylinteri |
|||||
Etsitkö luotettavaa kompaktia ilmasylinteriä automaatiojärjestelmällesi?
Ota meihin yhteyttäCAD -piirustukset, tietotarvikkeet, irtotavarahinnoittelu ja OEM -räätälöintiACQ -sarjalle.
Lähetetään maailmanlaajuisesti nopealla toimituksella ja teknisellä tuella.
|
Eritelmä |
||||||||||
|
Porausmääritys |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Liikealue |
Yhden toiminnan suulakepuristustyyppi Yhden toiminnan piirustustyyppi |
- |
||||||||
|
Kaksoistoiminta |
||||||||||
|
Työväline |
Ilma |
|||||||||
|
Työ- |
Kaksinkertainen toiminta: 10-9,0 kgf/cm² yksi toiminta: 2,0-9,0 kgf/cm² |
|||||||||
|
Varmisti paineenkestävyyden |
10,5 kg/cm² |
|||||||||
|
Käyttölämpötila -alue |
0-70 aste |
|||||||||
|
|
Kaksinkertainen toiminta: 30 ~ 500 mm/s |
30 ~ 350 mm/s |
30 ~ 250 mm/s |
|||||||
|
Yksi toiminta: 100-500 mm/s |
- |
|||||||||
|
Nivelputki |
M5×0.8 |
G1/8 |
G1/4 |
G3/8 |
||||||
|
Sarjamalli |
Käytettävissä olevat mallit |
|
ACQ12 -sarja |
ACQ12X5S, ACQ12X10S, ACQ12X15S, ACQ12X20S, ACQ12X25S, ACQ12X30S, ACQ12X35S, ACQ12X40S, ACQ12X45S, ACQ12X50S, ACQ12X55S, ACQ12X60S, |
|
ACQ16 -sarja |
ACQ16X5S, ACQ16X10S, ACQ16X15S, ACQ16X20S, ACQ16X25S, ACQ16X30S, ACQ16X35S, ACQ16X40S, ACQ16X45S, ACQ16X50S, ACQ16X55S, ACQ16X60S, |
|
ACQ20 -sarja |
ACQ20X5S, ACQ20X10S, ACQ20X15S, ACQ20X20S, ACQ20X25S, ACQ20X30S, ACQ20X35S, ACQ20X40S, ACQ20X45S, ACQ20X50, ACQ20X55, ACQ20X60S |
|
ACQ25 -sarja |
ACQ25X5S, ACQ25X10S, ACQ25X15S, ACQ25X20S, ACQ25X25S, ACQ25X30S, ACQ25X35S, ACQ25X40S, ACQ25X45S, ACQ25X50S, ACQ25X55S, ACQ25X60S, |
|
ACQ32 -sarja |
ACQ32X5S, ACQ32X10S, ACQ32X15S, ACQ32X20S, ACQ32X25S, ACQ32X30S, ACQ32X35S, ACQ32X40S, ACQ32X45S, ACQ32X50S, ACQ32X55S, ACQ32X60S, ACQ32X65S, ACQ32X70S, ACQ32X75S, ACQ32X80S |
|
ACQ40 -sarja |
ACQ40X5S, ACQ40X10S, ACQ40X15S, ACQ40X20S, ACQ40X25S, ACQ40X30S, ACQ40X35S, ACQ40X40S, ACQ40X45S, ACQ40X50S, ACQ40X55S, ACQ40X60S, ACQ40X65S, ACQ40X70S, ACQ40X75S, ACQ40X80S |
|
ACQ50 -sarja |
ACQ50X5S, ACQ50X10S, ACQ50X15S, ACQ50X20S, ACQ50X25S, ACQ50X30S, ACQ50X35S, ACQ50X40S, ACQ50X45S, ACQ50X50S, ACQ50X55S, ACQ50X60S, ACQ50X65S, ACQ50X70S, ACQ50x55S ACQ50x80s |
|
ACQ63 -sarja |
ACQ63X5S, ACQ63X10S, ACQ63X15S, ACQ63X20S, ACQ63X25S, ACQ63X30S, ACQ63X35S, ACQ63X40S, ACQ63X45S, ACQ63X50S, ACQ63X55S, ACQ63X60S, ACQ63365S, ACQ63X70S, ACQ63X75S, ACQ63X80S |
|
ACQ80 -sarja |
ACQ80X5S, ACQ80X10S, ACQ80X15S, ACQ80X20S, ACQ80X25S, ACQ80X30S, ACQ80X35S, ACQ80X40S, ACQ80X45S, ACQ80X50S, ACQ80X55S, ACQ80X60S, ACQ80X65S, ACQ80X70S, ACQ80X75S, ACQ80X80S |
