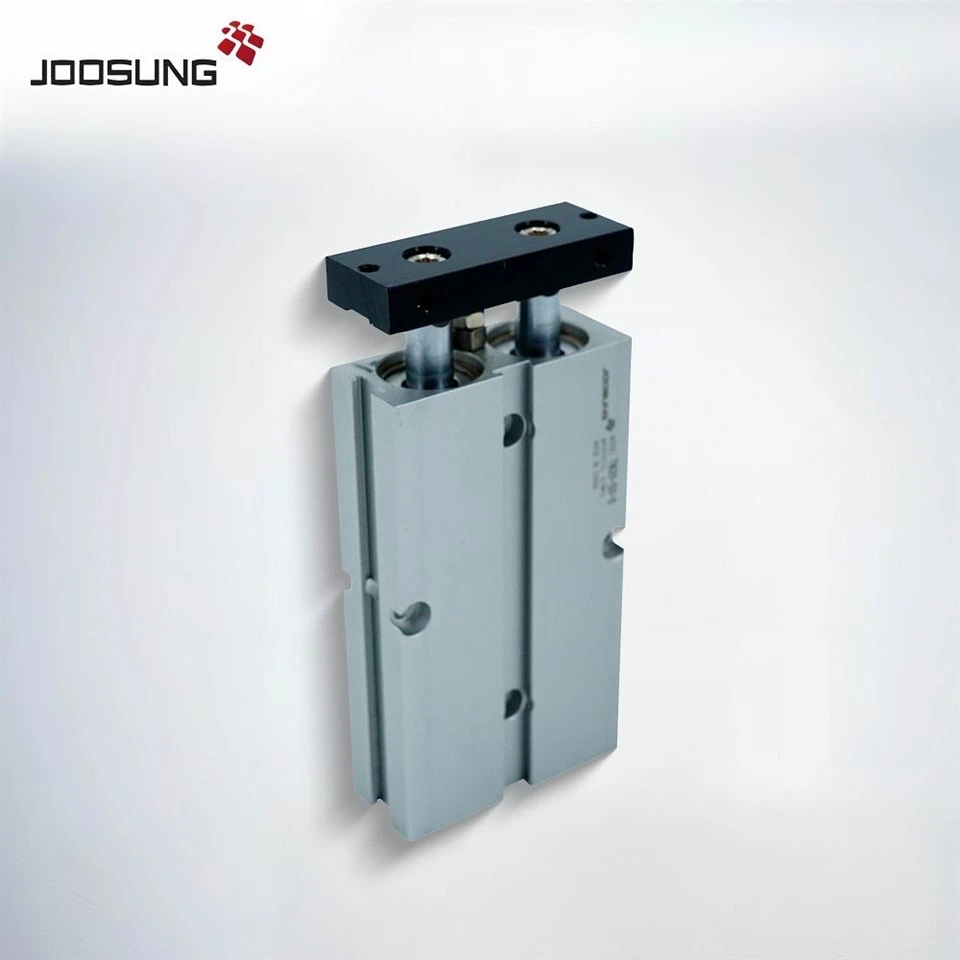

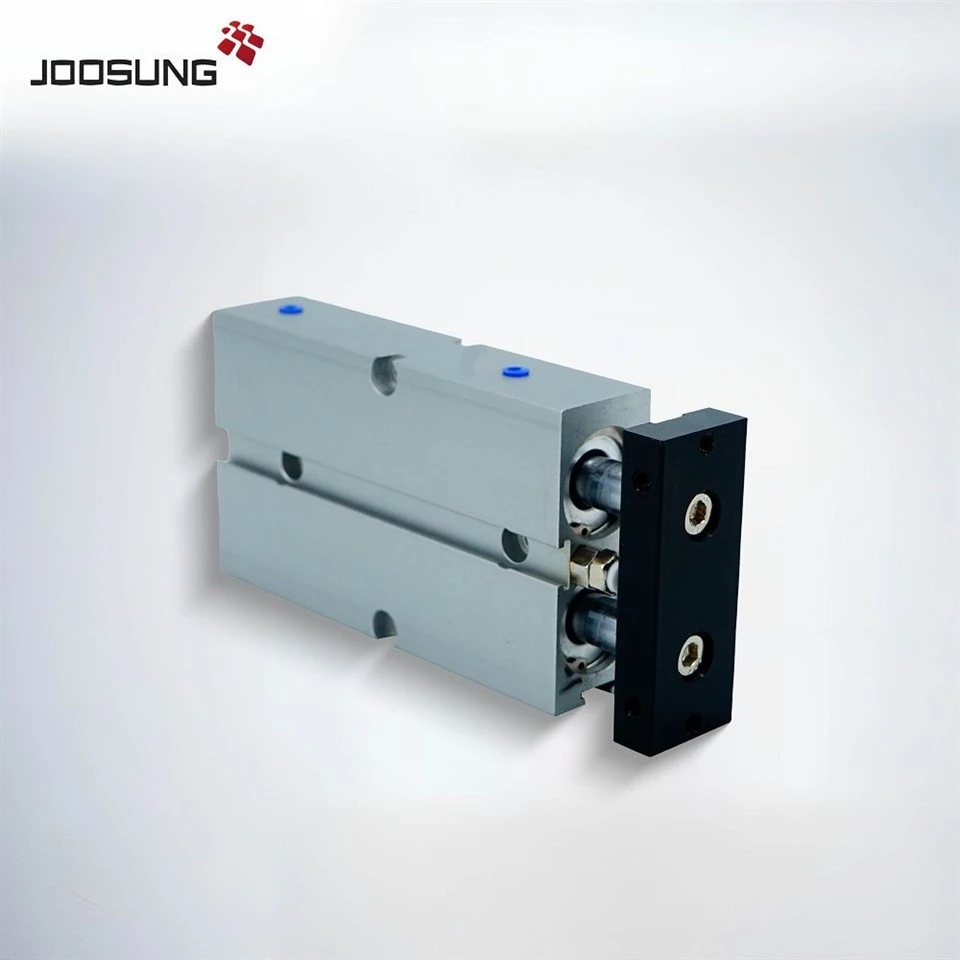

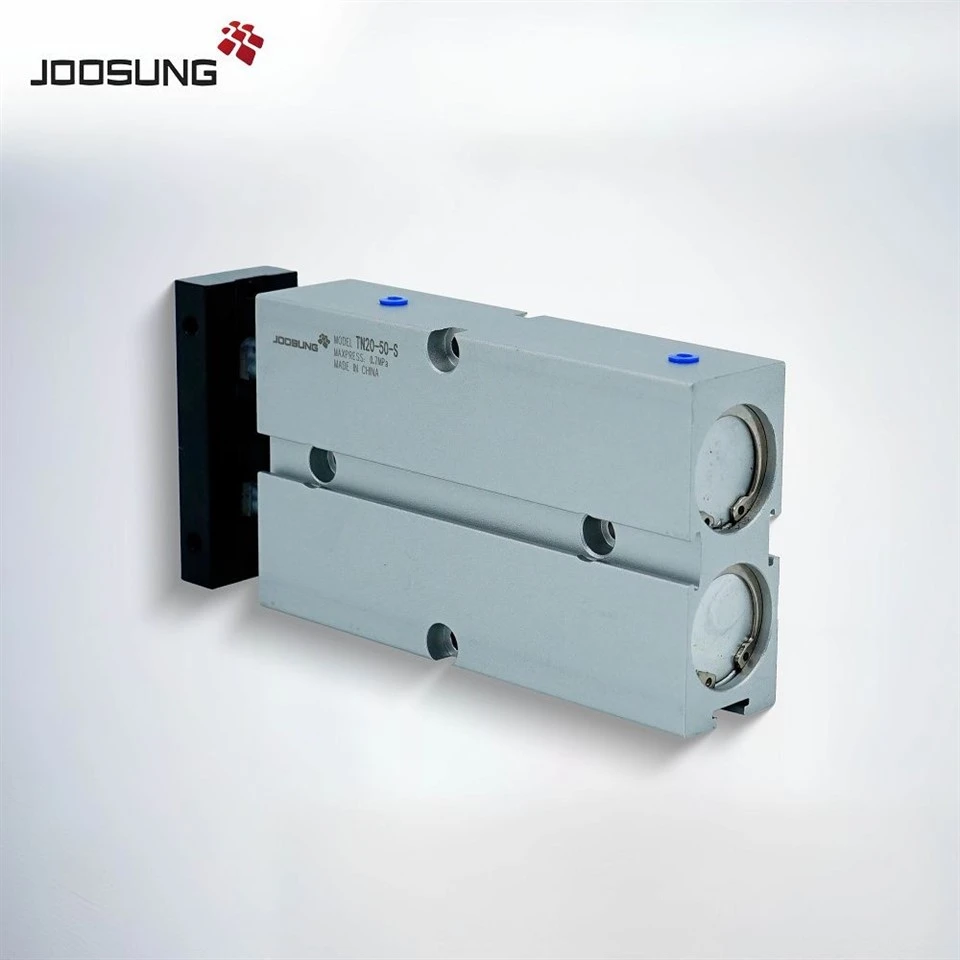

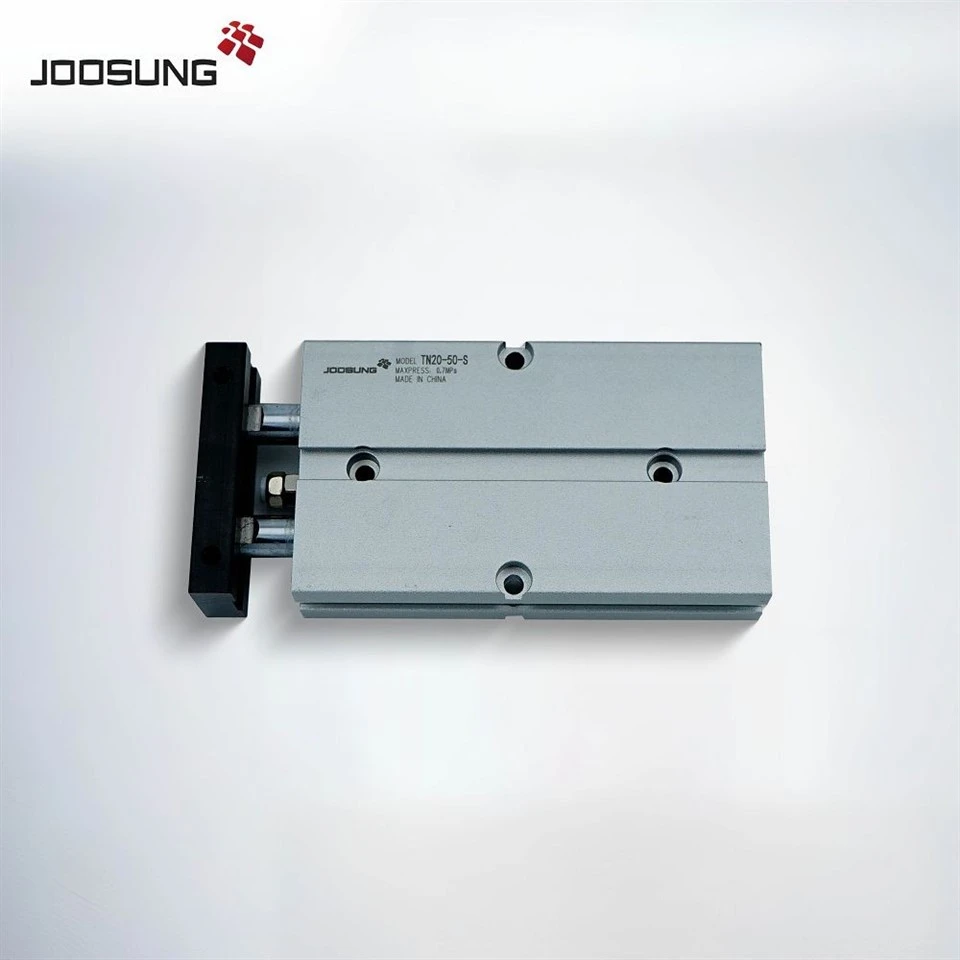

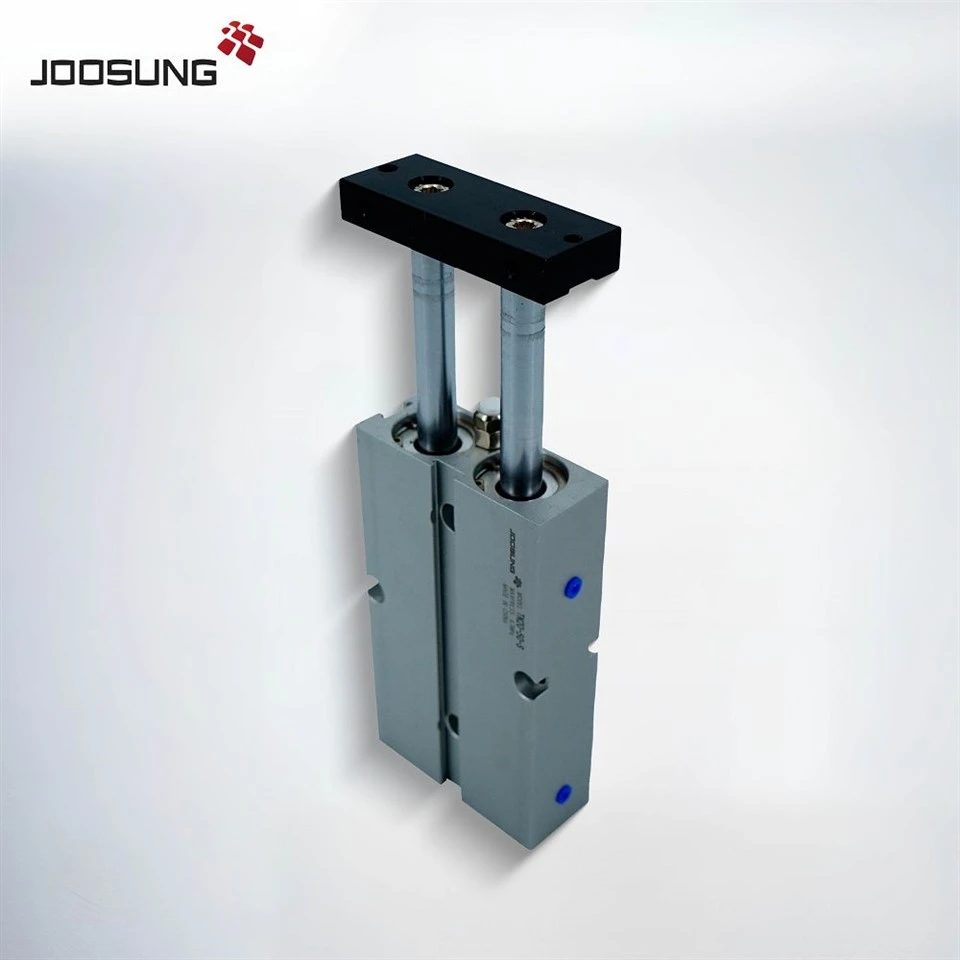

SeTN -sarjaon kompakti,lohkotyylinen pneumaattinen sylinteriRakennettu Airtac/Taiwan (AT/DC) -standardien miniatuuriversioihin SMC MGPM -sarjasta. Sen monoliittinen alumiinirunko on optimoitu suurelle jäykkyydelle ja minimaaliselle profiilille, joten se sopii ihanteellisesti asennukseen avaruusrajoitetuissa automaatiojärjestelmissä.
TN integroi kaasutyynyn ja magneettikytkimen urat suoraan vartaloon helpon sopeutumisen ja luotettavan suorituskyvyn saavuttamiseksi. Sitä käytetään korkean tiheyden automaatioasetuksissa, kuten merkinnät, reunatyökalujen kiinnitys ja tarkkuuden poimintajärjestelmät.
|
Kuinka tilata TN -sarjan pneumaattinen sylinteri |
|||
|
TN |
20 |
50 |
S |
|
Malli |
Porauskoko |
Sylinterin isku |
Magneetti |
|
TN: Twin-Rod-sylinteri (kaksoistoiminen tyyppi) |
10 16 20 25 32 |
S: Magneetin kanssa |
|
TarvitsevatSuorituskykyinen kompakti toimilaiteavaruuskriittisiin järjestelmiin?
SeTN-sarjan lohkotyylinen pneumaattinen sylinteriTarjoaa kestävää matalan profiilin suunnittelua, sisäänrakennetun tyynyn ja suoran anturin integroinnin älykkäämmälle automaatiolle.
Ota yhteyttä nytTekniset tietotapaukset, CAD -tiedostot ja räätälöity lainaus!
|
Erikunta: |
|||||
|
Poran koko: |
10 |
16 |
20 |
25 |
32 |
|
Näytötyyppi: |
Kaksoisnäyttely |
||||
|
Neste: |
Ilma (suodatetaan 40 μm: n suodatinelementillä) |
||||
|
Käyttöpaine: |
0,2 ~ 1,0MPA |
0,15 ~ 1,0mPa |
|||
|
Todistuspaine: |
1,5MPA (215PSI) |
||||
|
Lämpötila (aste): |
-20~70 |
||||
|
Speed Rang (mm/s): |
30~500 |
||||
|
Säädettävä aivohalvaus (mm): |
-5~0 |
||||
|
Tyynytyyppi: |
Puskuri |
||||
|
Ei-pyörimätön suvaitsevaisuus: |
± 0,4 astetta |
± 0,3 astetta |
|||
|
Portin koko: |
M5X0.8 |
PT1/8 |
|||
|
Sarjamalli |
Käytettävissä olevat mallit |
|
TN10 Sarja |
TN10-10S, TN10-20S, TN10-30S, TN10-40S, TN10-50S, TN10-60S, TN10-70S, TN10-80S, TN10-90S, TN10-100S |
|
TN16 Sarja |
TN16-10S, TN16-20S, TN16-30S, TN16-40S, TN16-50S, TN16-60S, TN16-70S, TN16-80S, TN16-90S, TN16-100S, TN16-125S, TN16-150S, TN16-175S, |
|
TN20 -sarja |
TN20-10S, TN20-20S, TN20-30S, TN20-40S, TN20-50S, TN20-60S, TN20-70S, TN20-80S, TN20-90S, TN20-100S, TN20-125S, TN20-150S, TN20-175S, |
|
TN25 -sarja |
TN25-10S, TN25-20S, TN25-30S, TN25-40S, TN25-50S, TN25-60S, TN25-70S, TN25-80S, TN25-90S, TN25-100S, TN25-125S, TN25-50S, TN25-175S, |
|
TN32 -sarja |
TN32-10S, TN32-20S, TN32-30S, TN32-40S, TN32-50S, TN32-60S, TN32-70S, TN32-80S, TN32-90S, TN32-100S, TN32-125S, TN32-50S, TN32-175S, |
